绘图型oled显示屏
在OLED 模块出厂前，我们已经做了精确的装配和调试,因此客户在使用操作时请注意以下几
点:
（1） 模块上装有OLED 屏，必须避免剧烈震动、冲击、挤压和从高处掉落。
（2） OLED 模块避免扭动,拆卸金属钮角.
（3） OLED 模块避免在印有线路的工作平台上操作.
（4） 防止施加直流电.
| 毛重 (千克) |
0.0500 |
| 生产厂家 |
吉润实业 |
| 持续供货周期 |
我们保证自20116年始至少10年内不会停产此款产品。 |
| 产品型号 |
JR25664-3 |
| 分辨率 |
256x64 点阵 |
| 接口 |
6800 8位并口, 8080 8位并口, 3线串口SPI, 4线串口SPI |
| IC或兼容IC |
SSD1322 |
| 显示与背景色 |
黑底黄字或黑低蓝字 |
| 屏幕尺寸 |
2.8“ |
| 连接方式 |
金属针或排线 |
| 外形尺寸 |
97.00(W)x32.5(H)x6.500(T)mm |
| 视域 |
71.104x19.264mm |
| 图形域尺寸 |
69.104(W)x17.264(H)mm |
| 字符尺寸 |
否 |
| 点(像素)大小 |
0.254x0.254mm |
| 点间距 |
0.27x0.27mm |
| IC封装方式 |
COG |
| 显示器类型 |
OLED |
| 可选配触摸屏 |
不可选 |
| 阳光下可视 |
可视 |
| 响应时间(典型值) |
否 |
| 对比度(典型值) |
2000:1 |
| 色彩 |
单色 |
| 可视方向 |
全视角 |
| 可视范围 |
左视角 80.0度, 右视角 80.0 度 上视角 80.0 度, 下视角 80.0 度 |
| 亮度(典型值) |
100 |
| 背光 |
无需背光 |
| 背光功耗(典型值) |
否 |
| 电源电压(典型值) |
3.3V～5V 任选 |
| 模组的工作电流( 值) |
55mA |
| 工作温度 |
-40℃~85℃ |
| 储藏温度 |
-45℃~90℃ |
| 产品系列型号 |
JR25664-3 |

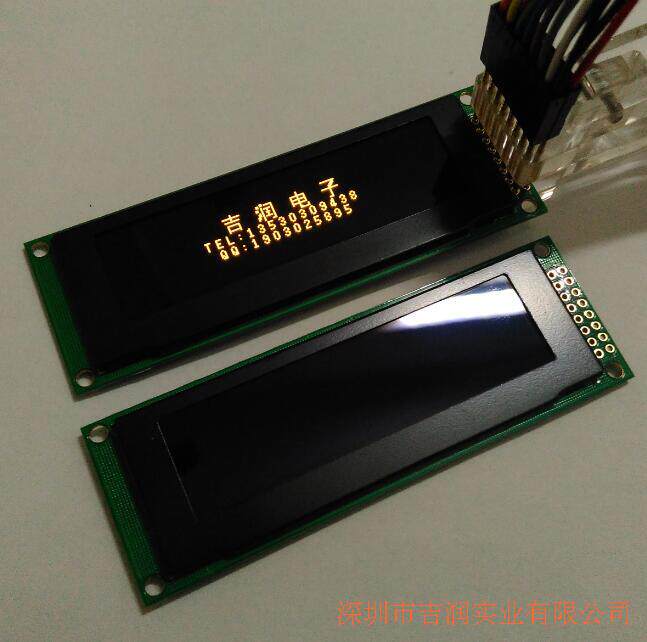

实拍图：
